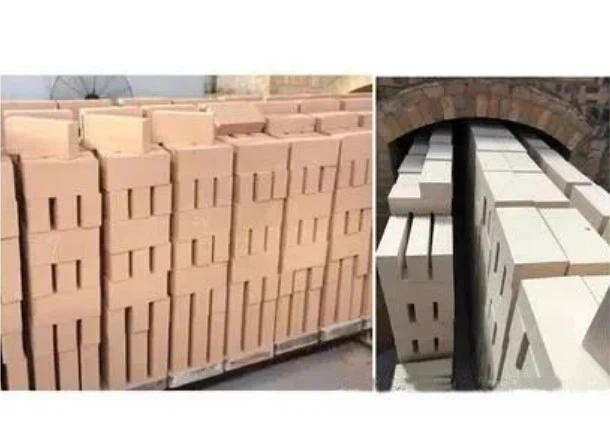

Toplinski izolacijski sloj obloge peći štiti plašt peći i štedi energiju. Materijali kao što su lagane izolacijske vatrostalne opeke i lagane izolacijske lijevane ploče od keramičkih vlakana često se koriste kao toplinski izolacijski sloj.
Različiti materijali izolacijskih vatrostalnih opeka koriste se pri različitim temperaturama. Budući da su pore lakih izolacijskih vatrostalnih opeka ili lijevanih ploča veće od pora teških materijala, skloni su skupljanju i deformaciji kada se zagrijavaju tijekom uporabe. Stoga se izolacijske vatrostalne opeke ili lijevani materijali od različitih materijala moraju odabrati pod različitim temperaturnim uvjetima kako bi se održala stabilnost izolacijskog sloja u oblogi peći. Ako dođe do skupljanja, vjerojatno će uzrokovati deformaciju ili pucanje izolacijskog sloja u tijelu peći, povećavajući gubitke rasipanja topline.
Stoga, pri odabiru laganih izolacijskih vatrostalnih opeka ili izolacijskih materijala, to uglavnom ovisi o sposobnosti otpornosti na skupljanje i deformaciju pod zagrijavanjem. Temperatura uporabe izolacijskih vatrostalnih opeka općenito raste s povećanjem volumenske gustoće. Kada je gustoća volumena previsoka, učinak izolacije nije dobar. Kada je gustoća volumena mala, učinak izolacije je dobar, ali čvrstoća je preniska i vrlo se lako odlijepi.
Sljedeće su različite prikladne temperature za toplinski lagane izolacijske vatrostalne opeke ili kamene ploče za referencu:
Radna temperatura vune od troske je 600 stupnjeva.
Temperaturni raspon uporabe perlitnog izolacijskog materijala je 50-1000 stupnjeva;
Temperaturni raspon uporabe izolacijske ploče od kalcij silikata je 650-1000 stupnjeva;
Temperatura uporabe vermikulitnog izolacijskog materijala je 1000-1150 stupnjeva;
Primjenjiva temperatura za izolacijske vatrostalne opeke od dijatomejske zemlje je 1000-1200 stupnjeva;
Vatrostalna keramička vlakna 1000-1300 stupanj ;
Anortitne lagane izolacijske opeke prikladne su za temperature od 1100-1300 stupnjeva;
Primjenjiva temperatura laganih glinenih izolacijskih opeka je 1000-1350 stupnjeva;
Primjenjiva temperatura laganih visokoaluminijskih izolacijskih opeka je 1350-1500 stupnjeva;
Primjenjiva temperatura laganih silikatnih izolacijskih opeka je 1500-1550 stupnjeva;
Radna temperatura polikristalnih aluminijevih vlakana je 1400-1600 stupnjeva;
Temperatura upotrebe mulitnih lakih izolacijskih vatrostalnih opeka je 1350-1650 stupnjeva;
Temperatura upotrebe laganih korundnih izolacijskih opeka je 1650-1800 stupnjeva;
Šuplje kuglaste izolacijske opeke od glinice 1650-1800 stupanj;
Primjenjiva temperatura izolacijskih opeka od cirkonijevih vlakana i šupljih kuglica je 1800-2000 stupnjeva.
Naime, pri različitim temperaturama potrebno je odabrati izolacijsku opeku ili lijevane pločice prikladne za radnu temperaturu ili vlaknaste materijale kao izolacijski sloj.
